SDF-G350高速点胶机

SDF-G系列全自动点胶设备整合各类点胶技术,提供各种不同的全自动在线点胶方案。Au 系列全自动喷射点胶方案,在高要求的生产环境中久经考验,使之能够从容应对复杂产品的高精度包封、填充、粘接、组装等应用。重点应用在消费类电子,热熔胶粘接、 底部填充胶、表面贴装、堆栈封装、 围坝与填充、 FPC元器件补强、增强材料等。


产品简介

SDF-G系列全自动点胶设备整合各类点胶技术,提供各种不同的全⾃动在线点胶⽅案。SDF 系列全
自动喷射点胶⽅案,在⾼要求的⽣产环境中久经考验,使之能够从容应对复杂产品的⾼精度包封、
填充、粘接、组装等应⽤。重点应⽤在消费类电⼦,热熔胶粘接、 底部填充胶、表⾯贴装、堆栈封装、
围坝与填充、FPC元器件补强、增强材料等。


产品特点:
SDF-G系列在线式全⾃动⾼速点胶设备可处理各种不同的点胶应⽤。能够处理多种不同基板尺⼨
的产品;双轨、双阀、倾斜、底部选配加热等多种功能模块灵活配置;通⽤的平台可适⽤多种点胶⼯
艺及胶⽔,可快速更换制程。


设备优势:
减少⼈⼯⼲预,提⾼设备稼动率;精准的胶量控制,精确的视觉算法,提⾼了点胶作业良率。
⾮接触式喷射:⽓动喷射阀,压电喷射阀。


⽆需Z轴运动,⽓动喷射速度最⾼200点/s,是传统点胶的3~7倍;压电喷射速度最⾼可达400点/s;最
小点胶量3nl,且具有传统点胶⽆法企及的⼀致性;⾮接触,避免针头碰撞⼯件;极⼩点胶量,适⽤于
更紧凑的空间。


⼀体化机架设计,结构稳定,系统运⾏更持久,停机时间短,效率更⾼;国际顶级元器件的使⽤,减⼩

故障发⽣率,使⽤成本⼤幅降低;易损部件少,使⽤⾼端⾮接触式喷射阀提升点胶的均匀度、产能和
降低材料损耗。

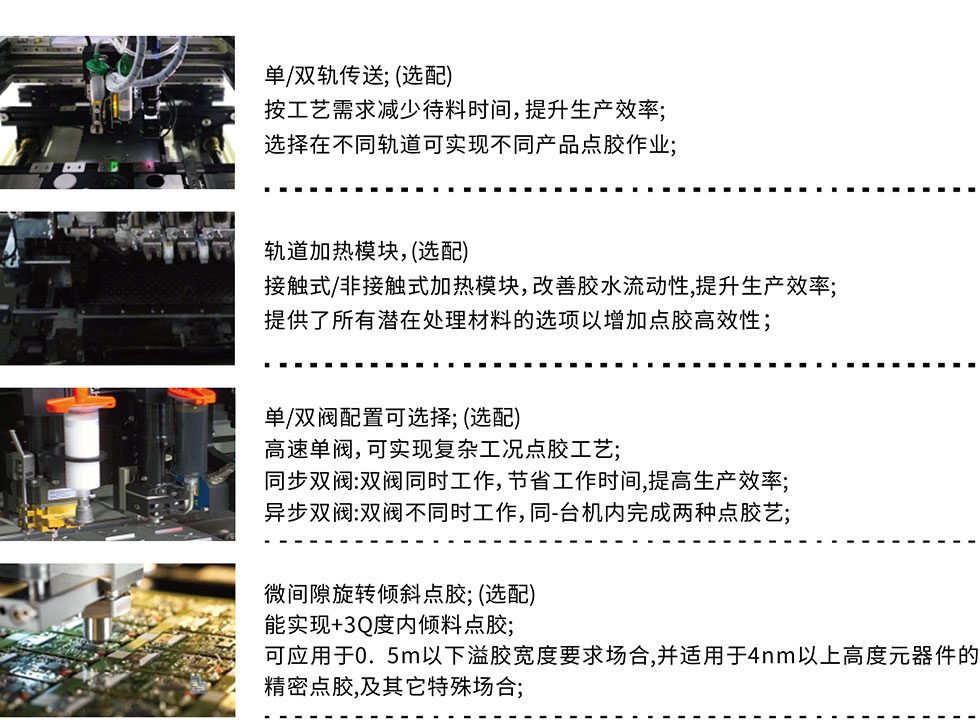

行业应用工艺选配示例:

SDF-GZ350高速点胶机(图1)

规格参数

基本参数

SDF-G350高速点胶机

用电需求

AC230V   11A    50/60Hz  2.5KW(无轨道加热时功率)

气压需求

90psi(6bar)

外形尺寸

780*1200*1500mm(W*D*H)

重量

680KG

认证标准

CE

XYZ轴定位精度

XY: ±30um@3σ       Z:±10um@3σ

XYZ轴重复精度

XY: ±15um@3σ         Z:±5um@3σ

最大速度

1000mm/s(XY)

加速度

1.0g

驱动系统

伺服电机

轨道承重

3KG

轨道调宽范围

50~475mm

基板厚度

0.5~6mm

通讯协议

SMEMA

最大点胶范围(单轨/双轨选配)

350*465mm/350*210mm(W*D)
