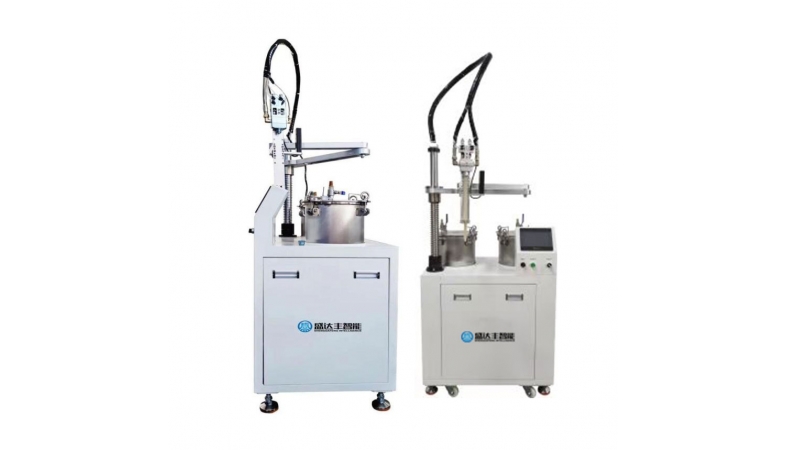

” 双组份胶水分别在A、B两个料桶中独立存储,通过精密计量泵按需计量后,同步注入到混合管中进行充分搅拌,人工手持万向摇臂移动到工件需要注胶的位置,进行定量灌注。 “
原理描述
双组份胶水分别在A、B两个料桶中独立存储,通过精密计量泵按需计量后,同步注入到混合管中进行充分搅拌,人工手持万向摇臂移动到工件需要注胶的位置,进行定量灌注。
设备特点
1、外形尺寸L1000*W700*H1800mm;
2、计量、配比、混合、灌注一体化完成,全自动操作;
3、触控式操作界面可更改出胶量及配比参数;
适用胶水
有机硅胶、环氧树脂、聚氨酯、丙烯酸酯等双组份胶水
适用产品
防水电源、HID安定器、新能源电池等需要大量注胶的产品。
泵体种类 | 工作原理(图示) | 优点说明 | 缺点说明 |
齿轮泵 | 1.加工精度高,齿轮间隙小,保压性能高。 2.能完成高精度,小胶量,高压力,高连续出胶。 3.cr12mov模具钢,耐腐蚀,密封性好。 4.泵体需要加热时,能承受高温度加热。 | 有杂质胶水需加高硬度涂层,耐磨损稍差。 | |
齿轮泵 | 1.连续出胶性能好。 2.全金属材料,耐腐蚀,密封性好。 | 不耐磨损,有杂质的胶水,会缩短使用寿命。 | |
螺杆泵 | 1. 液体输出保压性能高,能完成高比例有杂质的灌胶。 2.连续出胶性能好,能完成大胶量供给。 |
|
类别 | 数量 | 品牌规格 |
计量泵电机驱动 | 2套 | 110/130步进电机 |
计量泵 | 2个 | 精密齿轮泵/螺杆泵 |
开关电源 | 2个 | S-350-24(台湾明纬) |
PLC | 1个 | FPX0-C30R(松下) |
触摸屏 | 1个 | TG765S-XT(信捷/昆仓 ) |
低压电器 | 若干 | TGB1NLE-32(天正)/开关按钮(一佳) |
电磁阀 | 2个 | 4V210-08B亚德客 |
AB双液动态混合阀 | 1个 | 自主设计制造(伺服电机搅拌) |
机架结构 | 若干 | 激光切割折弯焊接一体成型 |
储料桶 | 2个 | 30L/20L不锈钢 |
料桶自动加胶 | 1套 | 真空泵一线品牌 |
料桶搅拌电机 | 2个 | 选配 |
料桶加热 | 2套 | 选配 |
出胶管加热 | 2套 | 选配 |
AB双液静态混合阀 | 1套 | 选配 |
