双液灌注控制原理:
控制系统控制机械手的走位和配胶时间、比例及大小,配胶系统根据控制系统发出的指令来完成配胶及输送胶水到出胶头,三轴运动平台根据控制系统发出的指令来完成程序所要求的动作。
(备注:下图为原理说明,本机配置请参照设备参数及机器配置项,配置以实际为准。)

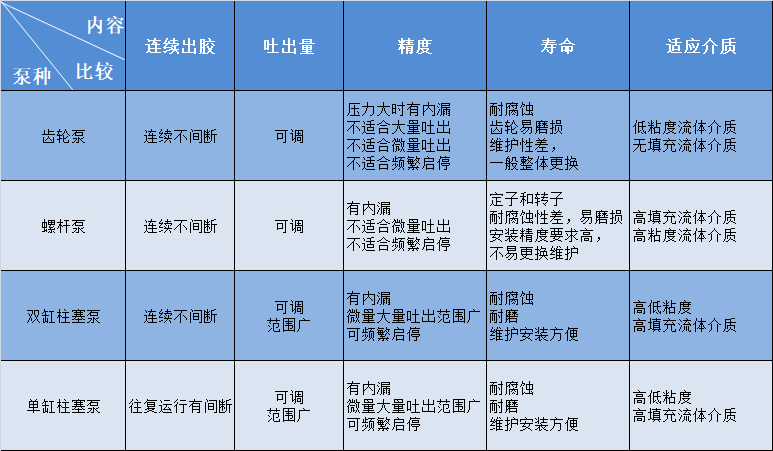

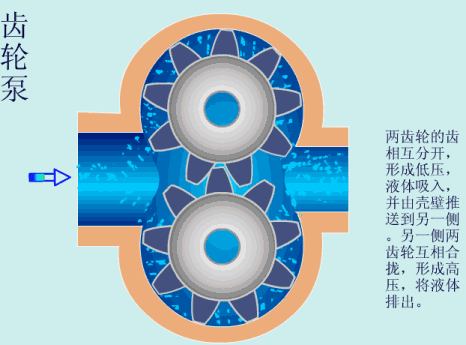

供料泵数据参考一:

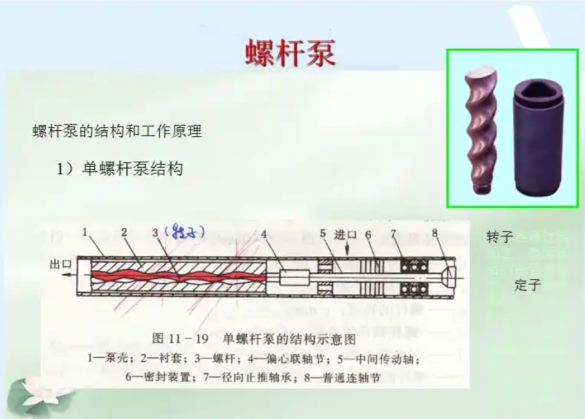

供料泵数据参考二:
设备优势:
■传统的灌胶存在很多劣势:
■手工操作,配比不准,胶量不均匀,造成胶水不干等不良,使产品合格率降低。
■灌胶速度慢,产量提不起来。产品在真空环境下灌封的交果。
■人工招聘、管理难度大。
■造成的胶水浪费大。
■定位准、精度高、运行误差小。
■解决灌胶后产生的大量气泡;
■潜藏在胶水内部的少量气泡;
■为了让粘度大的胶水更容易渗入产品间隙
■本机器可以解决以上问题,能为客户节省成本,提高产品质量和产量,成为客户迈向高效率生产的重要工具。

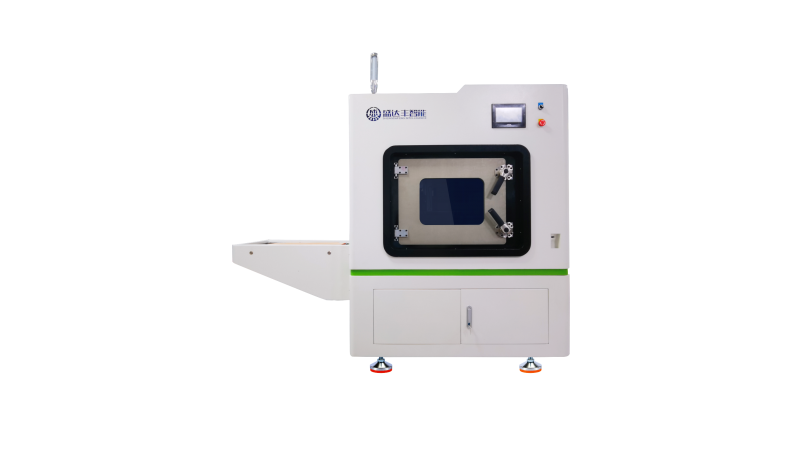

设备特点:
1.两头出胶,效率满足产品工况及效率要求:
2.产品采用自动推送进真空箱体设计,在紧凑空间不需要伸手进设备工作区域,确保机器操作人员安全:
3.备料系统,实时搅拌,确保胶水导热阻燃填充物保持均匀状态;提高产品功能品质:
4.一体式真空环境灌胶、软件支持多次泄压抽真空灌胶模式,提高产品无气泡,保证产品的品质。真空箱内最高可通过380mm,配有大流量抽速旋片真空泵。
5.供胶单元:标配单组份供料系统,(选配双组供料系统),自动切换供胶和补胶,补胶采用真空负压自动供料:
技术项 | 技术参数 |
配胶比例 | 1:1-10:1(胶水比例可调) |
灌胶速度 | 10-35g/s可调(此参数和胶水比例、粘度值有影响) |
打胶路径 | 点、直线、圆、方框、圆弧等 |
灌胶精度 | 胶量±3%,比例:±3% |
有效运动行程 | X轴:600mm Y轴:500mm Z轴:80mm |
运行精度 | ±0.02mm(位移) |
工作台离地高度 | 800-820mm |
输入气压范围 | ≤0.5MPa |
胶量水粘度 | ≤40000CPS |
操作方式 | 自动、手动 |
电控系统 | 专用运动控制卡+PLC+MHI控制(程序设定、修改、存储等) |
胶水截止系统 | A、B胶独立式瞬间自动回吸系统 |
混合搅拌系统 | 静态搅拌/动态搅拌可选配 |
A泵 | 精密螺杆泵(标配) |
B泵 | 精密螺杆泵(标配) |
AB泵选配项 | 柱塞泵(选配) |
出胶头数量 | 标配单头(可选配多头出胶 ) |
A胶桶搅拌系统 | 有 |
B胶桶搅拌系统 | 有 |
A胶桶加热系统 | 有 |
B胶桶加热系统 | 有 |
A胶桶容量 | 30L(20L-60L选配) |
B胶桶容量 | 30L(20L-60L选配) |
清洗桶容量 | 6L |
AB胶桶 | 自动料桶上料,自动抽真空 |
外形尺寸 | 约长*宽*高:2190*1190*1800mm |
总重量 | 约1500KG |
额定电源功率 | AC220V 50Hz 约4.5KW |
类别 | 配置 | 数量 | 单位 | 品牌及备注说明 |
机架 | 钢架/钣金焊接 | 1 | 台 | 国标材质 |
三轴编程控制系统 | 1 | 套 | 盛达丰自主研发 | |
PLC可编程控制器 | 1 | 套 | 松下 | |
人机界面触摸屏 | 1 | 个 | 信捷、昆仑通态 | |
配胶供胶系统 | 清洗料桶(304不锈桶) | 1 | 个 | 盛达丰定制 |
高压清洗系统 | 1 | 套 | 盛达丰自主研发 | |
A胶桶(304不锈桶) | 1 | 个 | 盛达丰定制 | |
B料桶(304不锈桶) | 1 | 个 | 盛达丰定制 | |
A胶高精密螺杆泵 | 1 | 套 | 盛达丰自主研发 | |
B胶高精密螺杆泵 | 1 | 套 | 盛达丰自主研发 | |
胶液限量报警感应器 | 2 | 套 | 盛达丰自主研发 | |
电机 | 2 | 套 | 研控、雷赛 | |
料桶上料,自动抽真空 | 1 | 套 | 盛达丰定制 | |
高精度运动平台 (三轴丝杆伺服) | 拖链 | 2 | 套 | 盛达丰定制静音型 |
导轨滑块 | 3 | 套 | 上银、银泰 | |
丝杆 | 3 | 条 | 上银、TBI | |
伺服电机 | 3 | 套 | 汇川、松下 | |
电磁阀 | 3 | 个 | 亚德客、星辰 | |
限位光电传感器 | 3 | 套 | 松下、欧姆龙 | |
控制阀 | AB阀密封件套装 | 2 | 个 | 进口铁弗龙定制 |
混合管 | 10 | 套 | 盛达丰研发定制 | |
常用螺丝(常用) | 1 | 包 | ||
赠送工具类 | 内六角扳手 | 1 | 套 | 盛达丰定制 |
活动扳手 | 1 | 把 | 盛达丰定制 |
