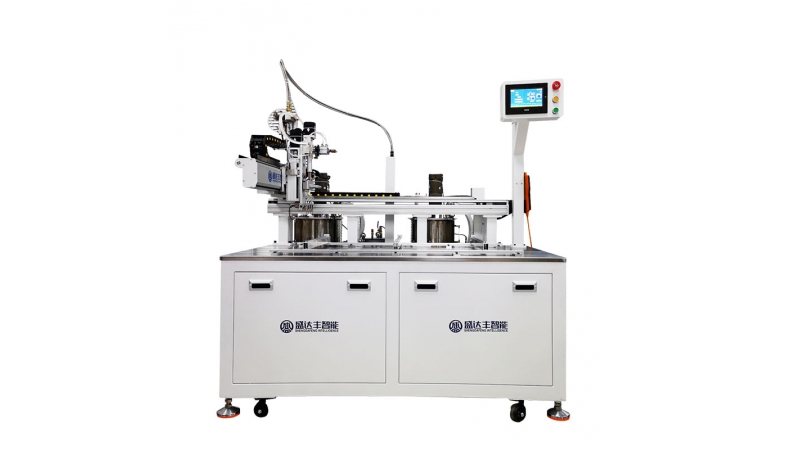

设备整体三维效果图

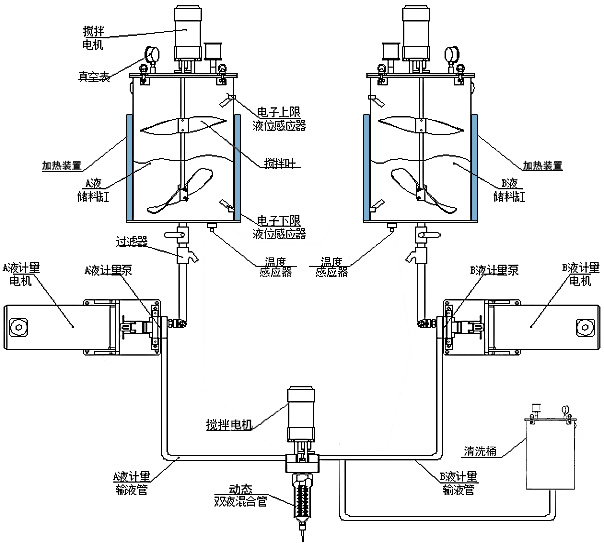

控制系统控制机械手的走位和配胶时间、比例及大小,配胶系统根据控制系统发出的指令来完成配胶及输送胶水到出胶头,三轴运动平台根据控制系统发出的指令来完成程序所要求的动作。
(备注:下图为原理说明,本机配置请参照设备参数及机器配置项,配置以实际为准。)
泵体性能分析与选择:

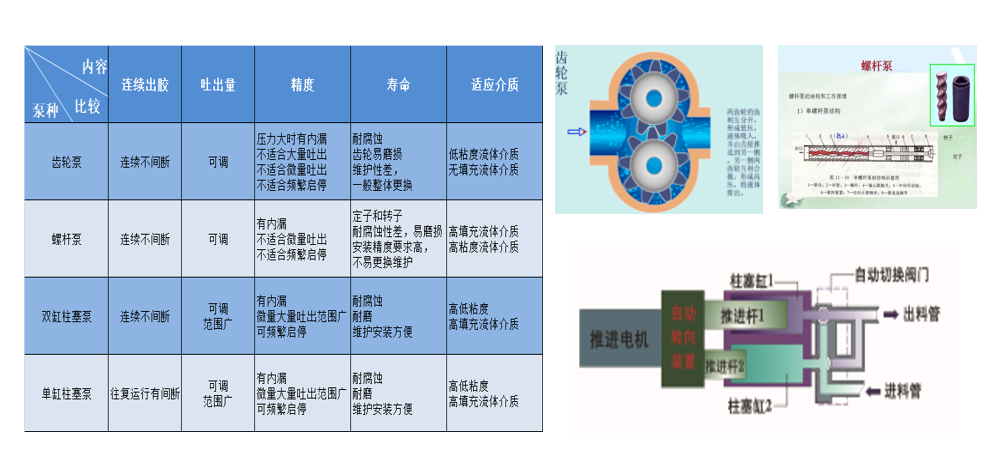

只有根据不同液体计量以及不同的产品工艺,才能选择更适合的计量泵。如下表:
适用范围:
主要应用于:在电子行业如:充电器、控制电源、逆变器、电力互感器、模块电源、电容等产品;在水晶标牌、水晶工艺品、发光模组、显示屏、软硬灯条、洗墙灯等产品上也得到了广泛的应用,然而,传统的人工灌胶存在很多劣势:
1.本设备主要功能是提高产能、节省人工、控制品质;
2.胶量不均匀,完全手工操作,配比不准,胶量不均匀,使产品合格率降低;
3.人工灌胶速度慢,产量提不起来;
4.人工招聘、管理难度大;
5.纯人工造成的胶水浪费大;
6.设备由人工上料后即可全自动操作,灌胶完成后由人工下料即可;
机器特点:
1.定位准,精度高,运行误差小:采用高精度滑轨和高精度平衡装置
2.强大的电控系统:采用原装电机、松下PLC、触摸屏,电子元件、布线、防尘、防静电系统均按国家标准设计。
3. 操作简便,可储存多组参数,生产时调出产品参数,按启动键即可;
4. 中文操作界面,操作简单易学;
5. 可定制三轴平台,实现连续A、B互换平台快速点胶,平稳度高、抖动小;
6. 首创分体可调瞬间回吸截止阀,高配比、防拉丝、滴胶溢胶等;
7. 自主研发高转速动态搅拌系统,保障搅拌均匀,独特旋转密封设计;
8. 料桶多层过渡系统,并配置高灵敏度液位传感报警系统
本机器可以解决以上问题,能为客户节省成本,提高产品质量和产量,成为客户迈向高效率生产的重要工具。介绍完毕!
技术项 | 技术参数 |
配胶比例 | (1:1-10;1指定比例,根据胶水比例配置泵体) |
灌胶速度 | 15-25g/s可调(根据出胶量配置泵体,根据胶水特性确认打胶胶量范围) |
出胶路径 | 点、直线、圆、方框、圆弧等 |
灌胶精度 | 胶量±2%~5%,比例:±2%~5% |
机器运动行程 | X轴:800mm Y轴:450mm Z轴:100mm |
设备运行速度 | 800mm/s(最高) |
运行精度 | ±0.05mm(位移) |
工作台高度 | 850mm |
输入气压范围 | 0.5-0.7MPa |
头部密封受压 | MAX≤2.6Mpa |
胶量水粘度 | <10000CPS |
操作方式 | 自动、手动 |
电控系统 | PLC、控制屏(程序设定、修改、存储等) |
胶水截止系统 | A、B胶独立式瞬间自动回吸系统 |
混合搅拌系统 | 动态搅拌 |
A泵 | 精密螺杆泵 |
B泵 | 精密螺杆泵 |
AB泵(选配项) | 柱塞泵 |
A胶桶搅拌系统 | 有 |
B胶桶搅拌系统 | 有 |
A胶桶容量 | 20L |
B胶桶容量 | 20L |
清洗桶容量 | 6L |
AB胶桶 | 自动料桶上料,自动抽真空 |
外形尺寸 | 约长*宽*高:1600*1250*1653mm |
总重量 | 约330KG |
额定电源功率 | AC220V 50Hz 约4.5KW |
类别 | 配置 | 数量 | 单位 | 品牌及备注说明 |
机架 | 钢架/钣金焊接 | 1 | 台 | 国标材质 |
控制系统 | 示教编程软件系统 | 1 | 套 | 盛达丰自主研发 |
三轴编程控制系统 | 1 | 套 | 盛达丰智能运动控制卡 | |
控胶编程控制器 | 1 | 套 | 松下PLC | |
人机界面触摸屏 | 1 | 个 | 全彩昆仑通态 | |
配胶供胶系统 | 清洗料桶(304不锈桶) | 1 | 个 | 盛达丰定制 |
高压清洗系统 | 1 | 套 | 盛达丰自主研发 | |
A胶桶(304不锈桶) | 1 | 个 | 盛达丰定制 | |
B料桶(304不锈桶) | 1 | 个 | 盛达丰定制 | |
A胶高精密螺杆泵 | 1 | 套 | 盛达丰自主研发 | |
B胶高精密螺杆泵 | 1 | 套 | 盛达丰自主研发 | |
胶液限量报警感应器 | 2 | 套 | 盛达丰自主研发 | |
供胶电机系统 | 2 | 套 | 研控/博千/新力川 | |
料桶上料,自动抽真空 | 1 | 套 | 盛达丰定制 | |
高精度运动 平台(三轴丝杆伺服) | X轴静音型坦克链 | 1 | 套 | 盛达丰定制 |
X轴高精直线导轨 | 2 | 条 | 成大CNCD | |
X轴直线导轨滑块 | 3 | 个 | 成大CNCD | |
Y轴静音型坦克链 | 1 | 套 | 盛达丰定制 | |
Y轴高精直线导轨 | 2 | 条 | 成大CNCD | |
X轴直线导轨滑块 | 4 | 个 | 成大CNCD | |
Z轴丝杆升降机构 | 1 | 套 | 盛达丰自主研发 | |
三轴运动步进电机系统 | 3 | 套 | 研控/博千/新力川 | |
X/Y轴丝杆伺服系统 | 2 | 套 | 盛达丰定制机构 | |
电磁阀 | 3 | 个 | xingchen星辰 | |
限位光电传感器 | 3 | 套 | 松下Panasonic\欧姆龙OMRON | |
胶水自动控制单元 | AB阀密封件套装 | 2 | 个 | 进口铁弗龙定制 |
混合管 | 5 | 套 | 盛达丰研发定制 |
