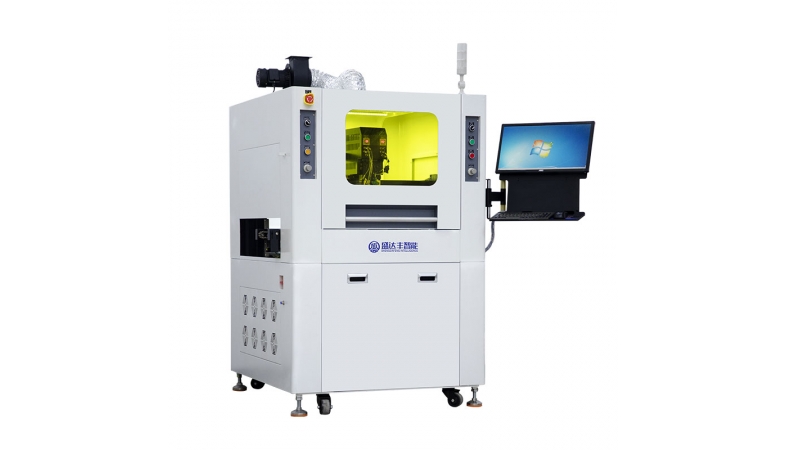

SDF-T450精密涂覆机

SDF-T450精密涂覆机;应用于涂覆、接触式点涂,也是可以集成多种闭环监控模块的智能型生产设备,非常适用于在线和批量生产。 SDF-T450精密涂覆机系列已经广泛而出色地服务于多个行业的精密三防涂覆应用,尤其对消费电子、汽车电子、家电等多个行业中的复杂多避让区域选择性涂覆应用,提供灵活独到的解决方案。


产品简介

高精度运动平台;

• 高精度一体式焊接加工机架,保证运动精度长期稳定性 ;

• 采用进口精密滚珠丝杠,保证高运动精度和静音性 ;

• 采用伺服电机闭环控制,最小分辨率0.002mm 最大运动速度可达800mm/s,重复精度±0.025mm;

•配备3mm/5mm加长销不锈钢链条,负载可达8kg ;

• 轨道链条防护设计,避免胶水污染 ;

• 可选配单段式轨道,双段式轨道,满足不同工艺要求 ;

控制系统:

• 人性化操作界面,操作简便、上手容易 ;

• 支持中/英文切换,满足不同用户语言需求 ;

• 功能丰富,支持多种工艺参数闭环监控 ;

• 可在线/离线编程,满足不同客户现场使用需求 ;

• 可拓展MES生产追溯系统;



视觉系统(可选配):

• 支持CCD找Mark基准定位功能,确保涂覆精度与生产稳定 ;

• 软件视觉自动位置补偿,有效消除板偏导致的位置误差 ;

• 支持CCD编程,大大节省人工教导时间成本;

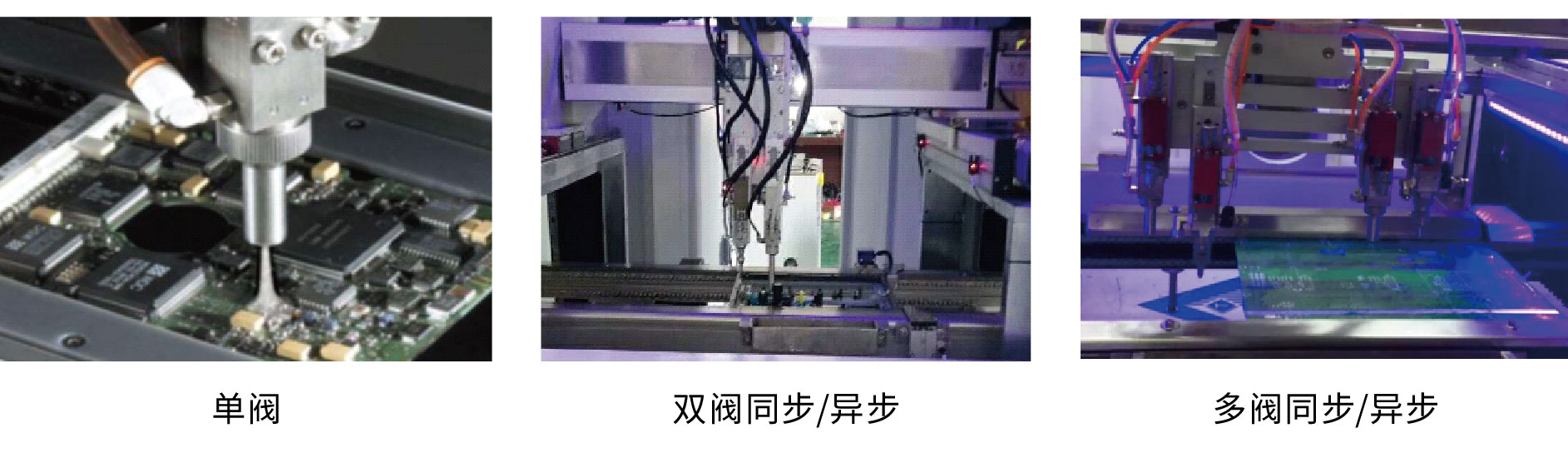

选配模块

SDF-T450精密涂覆机(图1)

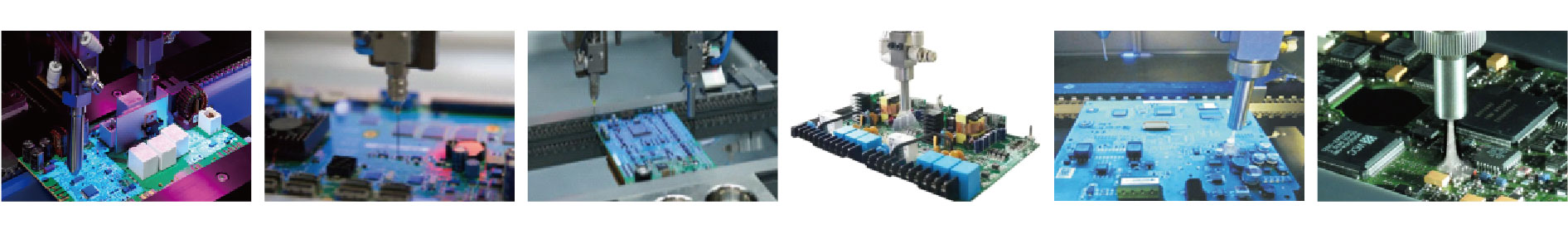

工艺应用

SDF-T450精密涂覆机(图2)


规格参数

基本参数

SDF-T450

电源

220V  50/60Hz  2.5KW

气压

80psi(5.5bar)

外形尺寸

980*1360*1600mm(W*D*H)

重量

600kg

排风要求

直径200mm  风量>13m3/min

通信协议

SMEMA

涂胶区域

450*450*90mm(单阀)

认证标准

CE/UL

运动类型

伺服电机+滚珠丝杆

X轴行程

450mm

Y轴行程

550mm

Z轴行程

100mm

X/Y轴速度

800mm/s

X/Y轴加速度

0.8g

Z轴速度

250mm/s

Z轴加速度

0.3g

X/Y/Z轴重复精度

±25um@3σ

控制方式

工控机+运动控制卡

传送高度

860-930mm

传送速度

400mm/s

调宽方式

自动调宽

宽度范围

40-500mm

最小板边宽度

3mm

轨道承载产品长度

800mm (单段式)

轨道承重

8Kg

过板高度

80mm  80mm

SDF-T450精密涂覆机(图1)
