胶粘剂应用专栏 6 — 环氧树脂在电子电器领域中的设备应用工艺配合
一. Epoxy 在电子电器领域中的主要应用有:
1、电力互感器,变压器,绝缘子等电器的浇注材料、
电子器件的灌封材料、
2、集成电路,半导体元件的塑料材料、
线路板和覆铜板材料、
3、电子电器绝缘涂料,高电压开关绝缘零部件材料、
二. Epoxy 在电子电器灌注材料的发展方向:
1、提高材料耐低温及耐热性抗 介电性 阻燃性、
2、降低材料吸水率 收缩力 内应力、
3、 Epoxy 在材料方面改进途径:
4、合成新型 Epoxy 和固化剂、
5、原材料高纯度化、
6、Epoxy 改性 增韧、曾柔、增强、微填充、改进工艺方法 、改进工艺方法
三、改进工艺方法 、下面我们来讲对于工艺应用和设备配合改进的示例:
环氧树脂 灌注 工艺 应用 对设备和需求匹配;
灌注的概念:
是将 Epoxy.固化剂和其他配合材料浇注到设定模具中,由热塑性流体交联固化成热固性物品的过程;
1、压力灌注:
浇注:物料自流进入设备、
物料进入产品方式 真空灌注、
压注:物料在外界压力下进入模具,为了强制补缩,在固化过
程中仍保持一定外压;
2、Epoxy灌注工艺流程
常温灌注法设备、
物料固化温度由材料本身性质决定的,大多采用这个方式灌胶;以下产设备示例:
3、高温灌注法设备
普通固化法:需要几个甚至十几个小时
物料固化速度
快速固化法:只需要十几分钟至几十分钟,

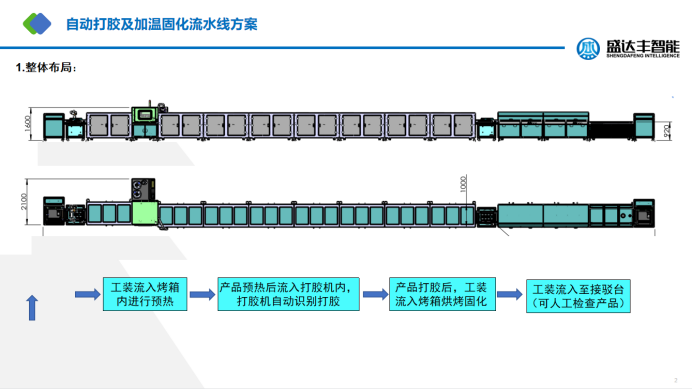

电子电器环氧树脂灌封工 工艺 快速固化法 工艺 自动化生产线示例:

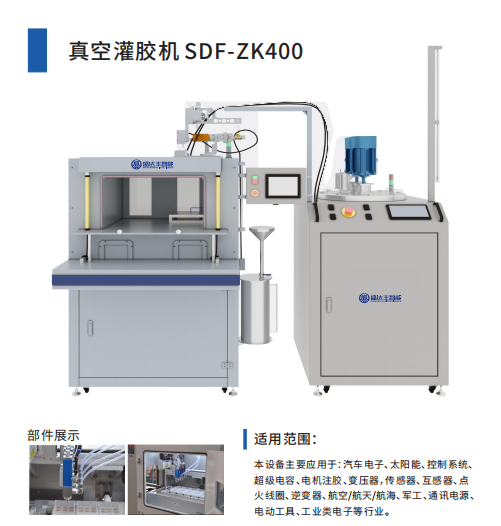

4、真空灌注:最广泛,工艺条件最成熟。注意点:尽可能减少灌注中的气泡,在原料预处理,灌注工序都要控制好真空。
5、压力灌注:通过压力注射工艺,模具利用率高,生产周期短,劳动效率高,模具装卸过程中损伤程度低,模具使用寿命长操作人员劳动强度低,制成品成材性好,产品质量提高。
常温固化:一般为双组分,对设备要求不高,复合物作业黏度大,
难以实行自动化,一般多用于低压电器件灌注;
固化条件 双分组 用量最大,用途最广,复合物作业黏度小,工艺
性好,适用于高压电子器件;
加热固化:
灌注封料 单分组 所需设备简单,使用方便,产品质量对工艺依赖
性小,成本较高,材料贮存条件要求严格;
双组分:
组剂型上分

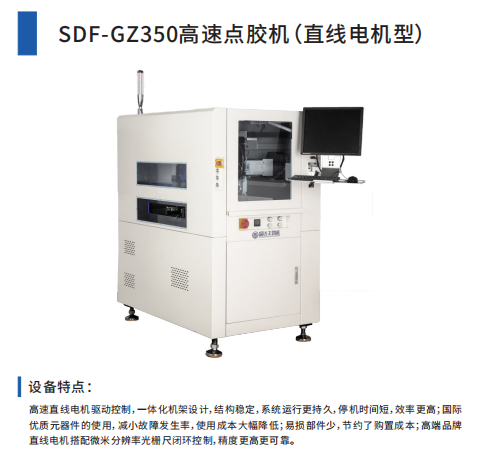

单组分,以下是单组份自动高速点胶设备:
